Uwaga: wyłącznie drzwi o szerokości zewnętrznej ościeżnicy równej i większej od 105 cm spełniają wymagania PN-EN 12519:2005 dotyczące szerokości światła otworu drzwi wejściowych.
Uwaga: wyłącznie drzwi o wysokości zewnętrznej ościeżnicy równej i większej od 209 cm spełniają wymagania PN-EN 12519:2005 dotyczące wysokości światła otworu drzwi wejściowych.
Słupki i poprzeczkę ościeżnicy można poszerzyć o wymiar: od 1 do 7 cm /zwykle poszerzamy je o 3-4 cm/.
Poszerzanie ościeżnicy przy drzwiach jednoskrzydłowych zwykle ma miejsce w celu dopasowania wymiaru drzwi do istniejącego, zbyt dużego otworu w ścianie. Jest to również stosowane, gdy elewacja zostanie wykończona nieregularnym kamieniem/klinkierem lub głębokimi boniowaniami, co mogłoby zasłonić czołowe płaszczyzny ościeżnicy (w skrajnym przypadku uniemożliwiając regulację zawiasów). Takie rozwiązanie jest również przydatne, gdy planowany jest montaż drzwi w otworach z węgarkami.
W drzwiach jednoskrzydłowych z naświetlem bocznym, słupek oddzielający skrzydło od szyby naświetla ma szerokość 10,5 cm, standardowo pozostałe słupki i poprzeczka górna mają szerokość 7 cm. Niekiedy te standardowo węższe słupki i poprzeczkę górną wykonujemy w wersji poszerzonej (zwykle o 3-5 cm), aby po wykończeniu elewacji elementy te miały zbliżone szerokości.
Słupki ościeżnicy od strony zawiasów (o standardowej szerokości 7 cm) mogą być poszerzone do wymiaru 14 cm. Zwykle jednak poszerzenie nie przekracza 3-5 cm.
Poprzeczka górna ościeżnicy (o standardowej szerokości 7 cm) może być poszerzona nawet do 100 cm. Wysoka poszerzona poprzeczka górna stosowana w drzwiach zabudowywanych w wysokich otworach montażowych pełni funkcję pełnej nadstawki nad skrzydłem drzwiowym o standardowej wysokości 203 cm).
Możliwe jest także zwężenie tej poprzeczki o maksymalnie 2 cm. Zwężenie stosuje się głównie w sytuacjach, gdy wysokość otworu pod drzwi jest niższa o 1-2 cm od wymaganego pod standardowej wysokości ościeżnicę.
Standardowe drzwi zewnętrzne naszej produkcji wyposażone są w ościeżnicę o szerokości zewnętrznej 98 cm. Produkujemy także drzwi w II standardzie, o szerokości zewnętrznej ościeżnicy wynoszącej 108 cm, i w III standardzie szerokości ościeżnicy wynoszącym 90 cm (bez dodatkowych dopłat).
Wymagana szerokość otworu pod montaż drzwi zewnętrznych winna być o 2-3 cm szersza od szerokości zewnętrznej ościeżnicy. Tak więc dla w/w standardów wymagane są otwory montażowe o szerokościach odpowiednio 100-101,110-111 i 92-93 cm.
Na zamówienie (za dopłatą) produkujemy także drzwi jednoskrzydłowe w innych szerokościach tj od 60 do 128 cm.
Wymiar światła przejścia dla ościeżnicy o standardowych wymiarach słupków ościeżnicy jest węższy o 14 cm od zewnętrznego wymiaru ościeżnicy, tak więc dla poszczególnych standardów wymiar światła przejścia będzie wynosił odpowiednio: 84, 94 i 76 cm.
Ze względu na niefunkcjonalność, nie polecamy drzwi o zewnętrznej szerokości ościeżnicy węższej niż 98 cm.
Wygodniejszym rozwiązaniem i bardziej efektownym (w odniesieniu do architektury domu) jest wymiar 108 cm. Przy tym wymiarze łatwiej wnosić do domu duże przedmioty, meble itp. Ma to szczególne znaczenie wówczas, gdy drugie drzwi w wiatrołapie/ganku nie są na przeciw drzwi wejściowych.
Oczywiście, że funkcjonalności użytkowej nie poprawią nawet szerokie drzwi wejściowe, jeżeli tuż za nimi będą zamontowane, prowadzące do głównej części domu, drzwi '80-ki' o świetle przejścia wynoszącym 80 cm. W tym przypadku tylko aspekt estetyczno-architektoniczny może przemawiać za wyborem drzwi szerszych od standardowych.
Drzwi węższe od standardu, tj węższe od 98 cm, wykonujemy zwykle w przypadkach wymian drzwi w już zamieszkałych budynkach, jako wejścia do garaży, kotłowni, ogrodowe wejścia do domu, lub gdy architektura ewentualnie konstrukcja budynku nie pozwalają na poszerzenie otworu.
Jeżeli jednak istnieje możliwość powiększenia otworu do wymiaru 100 cm, to zdecydowanie polecamy drzwi drewniane o zewnętrznej szerokości ościeżnicy w wymiarze 98 cm.
Uwaga: standardowe słupki ościeżnic drzwi zewnętrznych naszej produkcji mają przekrój poprzeczny o wymiarach 7 x 8 cm (wymiar 8 cm jest w tzw. 'grubości' muru).
Na zamówienie, wykonujemy także ościeżnice o poszerzonych słupkach ościeżnicowych.
Ościeżnica naszych standardowych drzwi zewnętrznych ma szerokość 98 cm. Do montażu drzwi zewnętrznych wymagany jest otwór przynajmniej o 2-3 cm szerszy od szerokości ościeżnicy.
Tak więc, otwór pod standardowe drzwi drewniane o szerokości zewnętrznej ościeżnicy 98 cm, otwór w murze winien mieć szerokość 100-101 cm.
Analogicznie, dla szerokości zewnętrznej ościeżnicy równej 108 cm - otwór montażowy winien mieć szerokość 110-111 cm (ten standard szerokości drzwi jest za dopłatą).
Podobnie szerokości zewnętrznej ościeżnicy 90 cm - otwór montażowy pod drzwi winien mieć szerokość 92 - 93 cm (za ten standard szerokości drzwi nie naliczamy dopłat).
Za dopłatą wykonujemy drzwi drewniane, zewnętrzne pod otwory, o innych niestandardowych wymiarach.
Drzwi w wariancie jednoskrzydłowym wykonujemy do maksymalnej szerokości ościeżnicy 128 cm, a więc do otworu o maksymalnej szerokości 131 cm.
Drzwi w wariancie dwuskrzydłowym wykonujemy do maksymalnej szerokości ościeżnicy 225 cm, a więc do otworu o maksymalnej szerokości 228 cm.
Zgodnie z PN światło przejścia dla drzwi wejściowych winno być nie mniejsze niż 90 x 200 cm i nie może być ograniczone nie w pełni otwartym skrzydłem ani okuciami drzwiowymi. W praktyce oznacza to, że drzwi o świetle ościeżnicy 90 x 200 cm po montażu najczęściej nie będą spełniały wymagań tej normy ponieważ bardzo rzadko się zdarza aby skrzydło otwierało się więcej niż o 135 st. i tym samym nie przysłaniało jej światła. Wygodniejszym rozwiązaniem i bardziej efektownym (w odniesieniu do architektury domu) jest zamówienie drzwi szerokości światła ościeżnicy znacznie większym niż wymagane normą 90 cm ponieważ unikniemy tym samym problemów związanych z odbiorem domu i przy tym wymiarze łatwiej wnosić do domu duże przedmioty, meble itp. Ma to szczególne znaczenie wówczas, gdy drugie drzwi w wiatrołapie/ganku nie są na przeciw drzwi wejściowych. Oczywiście, że funkcjonalności użytkowej nie poprawią nawet szerokie drzwi wejściowe, jeżeli tuż za nimi będą zamontowane, prowadzące do głównej części domu, drzwi '80-ki' o świetle przejścia wynoszącym 80 cm. W tym przypadku tylko aspekt estetyczno-architektoniczny może przemawiać za wyborem drzwi szerszych od standardowych. Drzwi węższe od standardu, tj o świetle przejścia ościeżnicy mniejszym niż 90 cm, montuje się zwykle w przypadkach wymiany drzwi w już zamieszkałych budynkach oraz do garaży, kotłowni, ogrodowych wejść do domu, lub gdy architektura ewentualnie konstrukcja budynku nie pozwalają na poszerzenie otworu. Praktycznie nie ma ograniczenia jeżeli chodzi o zamawianie drzwi węższych od standardowych. Ograniczeniem tutaj może być tylko wzór drzwi. Nie każdy model drzwi można wykonać w bardzo wąskim wymiarze i nie każdy model drzwi będzie dobrze wyglądał w znacznie zwężonej, albo poszerzonej wersji.
Zwykle docelowy poziom podłogi/posadzki po obu stronach drzwi, a dokładniej progu drzwi, jest na jednakowym poziomie.
Jeżeli jest inaczej, to całe wymiarowanie jest wykonywane od poziomu wyższego z dwu w/w wymienionych poziomów podłogi/posadzki.
Dla poprawienia estetyki, proponujemy różnicę w/w poziomów zgubić pod progiem.
Próg, jak i ościeżnica w naszych drzwiach zewnętrznych ma 8 cm szerokości, więc zgubienie różnicy poziomów nie jest szczególnie trudne.
Polecamy 'brakującą' pionową krawędź progu wykonać z tego samego materiału wykończeniowego, z którego będzie wykonana podłoga po tej stronie drzwi, po której jest niższy poziom podłogi.
Na zamówienie wykonujemy progi z aluminiowymi kątownikami lub progi drewniane (z drewna dębowego - płaskie od dołu lub podfrezowane).
Ułatwia on estetycznie połączyć ze sobą oba, różne po obu stronach progu, poziomy podłogi/posadzki.
Ościeżnica naszych standardowych drewnianych drzwi zewnętrznych ma wysokość 209 cm, i jest ona montowana na gotowej podłodze (najczęściej na płytkach ceramicznych).
Taki montaż ościeżnicy gwarantuje luz pomiędzy podłogą, a dolną krawędzią skrzydła drzwiowego na poziome 1 cm.
Do montażu drzwi, jest wymagany otwór przynajmniej o 1 cm wyższy od wysokości ościeżnicy. Tak więc minimalna wysokość otworu (mierzona od gotowej podłogi do nadproża) winna mieć wymiar przynajmniej 210 cm.
W przypadku drzwi jednoskrzydłowych, luz obwodowy na gorze ościeżnicy, może mieć większą, dodatnią tolerancję wymiarową, niż luzy między ścianami, a słupkami pionowymi ościeżnicy.
Jest to dopuszczalne ponieważ podczas montażu drzwi górna poprzeczka nie jest konstrukcyjnie mocowana do nadproża otworu drzwiowego, a jest jedynie uszczelniana pianką poliuretanową.
W sytuacjach awaryjnych, w przypadku gdy otwór jest zbyt niski, pod zamontowanie naszych drzwi, a powiększenie (podkucie) otworu jest bardzo utrudnione, lub niemożliwe (np. ze względu na mocno zbrojone nadproże), można na miejscu montażu drzwi, zestrugać poprzeczkę górną ościeżnicy (maksymalnie o 2 cm) - najlepiej zrobić to strugiem elektrycznym.
Zbyt "odchudzona" poprzeczka zawiasowa ościeżnicy może, po montażu, uniemożliwić regulację zawiasów drzwi (dokonuje się jej przez wykręcanie lub wkręcanie śrub elementów zawiasów, w ościeżnicę lub skrzydło drzwiowe).
Przed przystruganiem ościeżnicy należy z górnych narożników ościeżnicy wykręcić wkręty łączące jej elementy (wykręcenie wkrętów nie spowoduje rozdzielenia jej elementów, ponieważ są one pomocniczymi materiałami je łączącymi).
Ościeżnica w narożnikach jest trwale sklejona klejem wodoodpornym.
Po zakończeniu strugania, należy w/w wkręty mocujące wkręcić ponownie w poprzednie miejsca.
Należy jednak pamiętać o tym, że zabiegi strugania osłabiają sztywność ościeżnicy, i drzwi stracą gwarancję na szczelność całego zestawu, jeżeli przyczyną tej nieszczelności będzie odkształcenie się ościeżnicy spowodowane jej w/w opisanym "odchudzeniem".
Decydując się na struganie ościeżnicy, należy także brać pod uwagę aspekt estetyczny: zwężone ościeżnice zaburzają estetykę wymiarową i proporcje całych drzwi.
Dotyczy: drzwi jednoskrzydłowych o zewnętrznych wymiarach ościeżnicy różnych od 98 x 209 cm i 90 x 209 cm, oraz drzwi dwuskrzydłowych o wysokości różnej od 209 cm lub szerszych od 170 cm.
Uwaga: drzwi o wymiarach zewnętrznych ościeżnicy węższych od 105 cm, oraz niższych od 209 cm nie spełniają wymagania PN-EN 12519:2005 dotyczącego szerokości światła otworu drzwi wejściowych.
Uwaga: wymagania PN-EN 12519:2005 dotyczące światła otworu drzwi spełniają drzwi asymetryczne których ościeżnica ma wysokość nie mniejszą niż 209 cm, a skrzydło główne ma szerokość nie mniejszą niż 97 cm.
Uwaga: wymagania PN-EN 12519:2005 dotyczące światła otworu drzwi spełniają drzwi symetryczne których ościeżnica ma wysokość nie mniejszą niż 209 cm i szerokośc skrzydeł ma szerokość nie mniejszą niż 97 cm.
Dotyczy drzwi z dostawką/dostawkami bocznymi.
Ten wymiar przedstawia zewnętrzną szerokość drzwi zewnętrznych razem z dostawką/dostawkami bocznymi.
Zwykle drzwi zewnętrzne z jedną dostawką boczną wykonujemy do otworów w murze o szerokości większej niż 130 cm.
Dotyczy drzwi z naświetlem górnym, oraz nadstawką górną pełną.
W tej rubryce należy wpisać zewnętrzną wysokość drzwi zewnętrznych razem z naświetlem lub nadstawką górną.
Zwykle drzwi zewnętrzne z naświetlem górnym wykonujemy do otworów nie mniejszych niż 230 cm.
Ta rubryka naszego druku zamówienia nie musi być wypełniana, jeżeli na druku jest wpisana zewnętrzna szerokość ościeżnicy, ponieważ jest to wartość wynikowa.

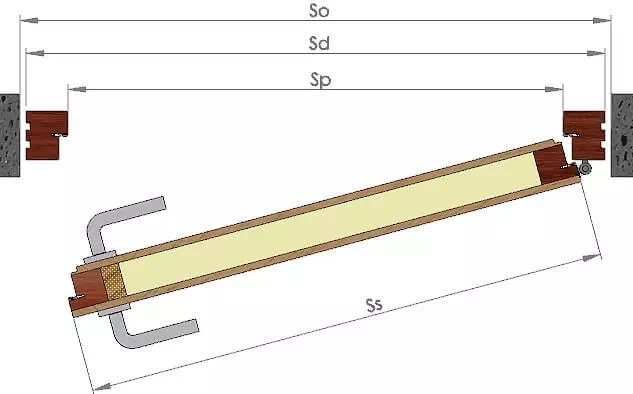

Wymiar szerokości światła ościeżnicy jest zawsze mniejszy o 14,5 cm od zewnętrznego wymiaru ościeżnicy.
Polecamy jednak wypełnić tę rubrykę przy niestandardowej szerokości, dla czystej orientacji w wymiarze, który będziemy mieć w gotowych drzwiach.
Wartość szerokości światła jest uwzględniana w procesie produkcyjnym tylko wówczas, jeżeli nie jest wypełniona rubryka zewnętrznej szerokości ościeżnicy.
Standardowa ościeżnica naszych produkowanych drzwi ma zewnętrzną szerokość ościeżnicy równą 98 cm, co po odjęciu 14,5 cm (na sumę szerokości obu słupków ościeżnicy) daje 83,5 cm światła ościeżnicy.
Za dopłatą wykonujemy drzwi o innych zewnętrznych szerokościach ościeżnicy, a więc także o innych szerokościach światła ościeżnicy. Wielkości dopłat za niestandardowe wymiary drzwi są wyszczególnione w naszym Cenniku dopłat do drzwi zewnętrznych.
Praktycznie nie ma ograniczenia jeżeli chodzi o zamawianie drzwi węższych od standardowych.
Ograniczeniem tutaj może być tylko wzór drzwi.
Nie każdy model drzwi można wykonać w bardzo wąskim wymiarze i nie każdy model drzwi będzie dobrze wyglądał w znacznie zwężonej lub poszerzonej wersji.
Nasze drzwi jednoskrzydłowe wykonujemy do maksymalnej zewnętrznej szerokości ościeżnicy wynoszącej 128 cm, co oznacza, że szerokość światła ościeżnicy dla tego wymiaru wynosi 128 - 14 = 114 cm.
Mówiąc o świetle ościeżnicy, należy zauważyć, że rzeczywiste światło przejścia całych drzwi jest równe światłu ościeżnicy tylko wówczas, gdy skrzydło drzwiowe zostanie otwarte pod kątem przynajmniej 135 stopni.
Jeżeli otwarcie skrzydła pod takim kątem nie będzie możliwe, wówczas rzeczywiste światło przejścia całych drzwi będzie węższe, ponieważ część otworu ościeżnicy będzie przysłonięta skrzydłem drzwiowym.
Może ono być również znacząco ograniczone przez pochwyt klamki. Uczulamy na to szczególnie inwestorów zastępczych i przestrzegamy przed ewentualnymi problemami z odbiorem budynków.
Ta rubryka naszego druku zamówienia nie musi być wypełniana, jeżeli na druku jest wpisana wysokość ościeżnicy, ponieważ jest to wartość wynikowa.
Wymiar wysokości światła ościeżnicy jest mniejszy o 9 cm od wysokości ościeżnicy.
Polecamy jednak wypełnić tę rubrykę przy niestandardowej wysokości drzwi, dla czystej orientacji klienta w wymiarze, który będziemy mieć w gotowych drzwiach.
Wartość wysokości światła ościeżnicy jest uwzględniana w procesie produkcyjnym tylko wówczas, jeżeli nie jest wypełniona rubryka - wysokość ościeżnicy.
Standardowa ościeżnica naszych produkowanych drzwi ma zewnętrzną wysokość ościeżnicy równą 209 cm, co po odjęciu 9 cm (na sumę grubości poprzeczki górnej i progu drzwiowego) daje 200 cm wysokości światła ościeżnicy.
Za dopłatą wykonujemy drzwi o innych zewnętrznych wysokościach ościeżnicy, a więc także o innych wysokościach światła ościeżnicy. Wielkości dopłat są wyszczególnione w naszym Cenniku dopłat do drzwi zewnętrznych.
Praktycznie nie ma ograniczenia jeżeli chodzi o zamawianie drzwi niższych od standardowych. Ograniczeniem tutaj może być tylko wzór drzwi. Nie każdy model można wykonać w bardzo niskim wymiarze i nie każdy model dobrze będzie wyglądał w znacznie zwężonej lub poszerzonej wersji.
Nasze drzwi zewnętrzne wykonujemy do maksymalnej zewnętrznej wysokości ościeżnicy wynoszącej 232 cm, a więc wysokość światła ościeżnicy dla tego wymiaru wynosi 232 - 9 = 223 cm.
Dotyczy drzwi dwuskrzydłowych asymetrycznych.
Zwykle szerokość skrzydła głównego drzwi dwuskrzydłowych asymetrycznych wynosi około 90-95 cm.
W zależności od szerokości otworu, do którego są projektowane drzwi, oraz wybranego modelu drzwi, szerokość może być znacznie zmodyfikowana w stosunku do powyższych typowych wymiarów.
Zamawiający może zasugerować swoje wymagania dotyczące szerokości skrzydła głównego i należy je wpisać w tę rubrykę.
Pozostawienie tej rubryki bez wpisanego wymiaru będzie traktowane jako zlecenie konstruktorowi producenta drzwi o optymalnym doborze szerokości obu skrzydeł drzwiowych.
Szerokość skrzydła głównego w drzwiach dwuskrzydłowych nie wpływa na cenę drzwi.
Dotyczy: drzwi o wysokości ościeżnicy ponad 220 cm.
Maksymalna wysokość ościeżnicy dla drzwi zewnętrznych jednoskrzydłowych z naświetlem górnym we wspólnej ramie wynosi 250 cm. Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 214 cm.
Naświetle górne we wspólnej ramie ze skrzydłem jest polecane przede wszystkim do drzwi otwieranych 'do wewnątrz' budynku, gdyż przy drzwiach otwieranych 'na zewnątrz' listwy mocujące szybę znajdują się od strony zewnętrznej.
Drzwi jednoskrzydłowe o wysokości powyżej 250 cm i drzwi dwuskrzydłowe o wysokości powyżej 232 cm wykonujemy z naświetlem górnym w oddzielnej ramie (łączonej na wpust z ościeżnicą drzwi). Wysokość przeszklenia dla tego typu naświetla oblicza się przez odjęcie od wysokości ościeżnicy wymiaru 221 cm.
W/w obliczenia są właściwe tylko przy założeniu, że skrzydło drzwi będzie miało standardową wysokość równą 203 cm.
Niekiedy tego typu drzwi są zamawiane ze skrzydłem wyższym od standardowego. Teoretycznie, w celu zwiększenia wysokości, a co za tym idzie i powierzchni przeszklenia naświetla górnego, mogą być zamawiane drzwi niższe od standardu, ale w takiej sytuacji bardziej właściwe jest (chociaż droższe) wykonanie drzwi jednoskrzydłowych o ponadstandardowej wysokości (do maksymalnej wysokości 232 cm).
Wymiar wpisany w tej rubryce nie jest wymiarem brany pod uwagę w procesie produkcyjnym drzwi. Jest to wymiar orientacyjny (do wiedzy klienta).
